О ТЕХНОЛОГИИ DURISOL


Технология монолитного строительства на основе щепоцементных блоков несъемной опалубки DURISOL.



В своем объеме DURISOL  на 80-90% состоит из щепы хвойных деревьев, обработанной минеральными добавками и скрепленной портландцементом. Это экологичный, легкий, прочный и долговечный материал. Он обладает отличными тепло и звукоизоляционными характеристиками, высокой степенью пожарной безопасности, не подвержен гниению, поражению грибками и плесенью, морозоустойчив.


Строительная технология DURISOL основана на производстве и применении стеновых блоков несъемной опалубки стандартной формы:  длиной 50 см, высотой 25 см. и толщиной 15, 22, 25, 30 и 37,5 см. (в зависимости от функционального назначения).

Типовые серии  содержат блоки для возведения несущих стен и межкомнатных перегородок и блоки с утеплительными вставками для наружных стен с высокими теплосберегающими  свойствами.

В состав  серий входят блоки для формирования рядов, углов и проемов.
Процесс монтажа стен из строительных блоков DURISOL  прост и эффективен: они устанавливаются друг на друга без какого-либо связующего в четыре ряда,  после чего полости в блоках заполняют бетоном. Затем устанавливают следующие четыре ряда и т.д. В результате - внутри деревянной стены получается монолитная бетонная решетка с мощными вертикальными несущими столбами и горизонтальными рядными перемычками. Благодаря макропористой структуре материала и ячейкам решетки стена «дышит» и  в помещениях, построенных по технологии DURISOL, обеспечивается комфортный микроклимат.

При монтаже не требуется применения высококвалифицированной рабочей силы и тяжелой грузоподъемной техники (вес одного блока 6-15 кг).
DURISOL имеет повышенную адгезию к  штукатурным составам, что упрощает процесс отделки стен и, в совокупности, ведет к значительному снижению трудоемкости, сроков работ и стоимости готовой конструкции по сравнению с традиционными технологиями.

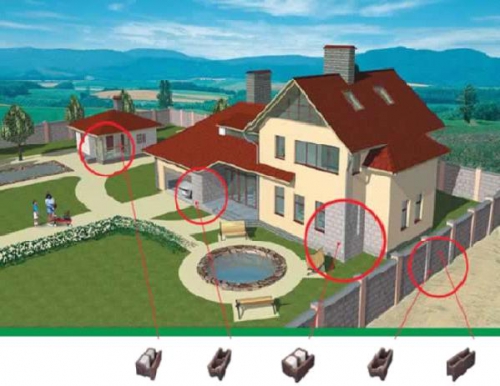

Блоки ДЮРИСОЛ применяют для монолитного строительства жилых (индивидуальных и многоквартирных) зданий, административных, общественных и производственных зданий, установки ограждений, устройства помещений с повышенным уровнем акустических шумов и возведения шумопоглощающих конструкций вдоль автомагистралей и железных дорог.


Преимущества технлогии DURISOL

Технология изготовления материала и блоков Durisol позволяет получить продукт с уникальным сочетанием свойств.

  • Экологически чистый: производится на основе природных материалов — дерева и камня, не выделяет вредных веществ, не загрязняет окружающую среду и поддается стопроцентной вторичной переработке.
  • Теплосберегающий:  конструкция блоков с пенополистирольными вставками для наружных стен препятствует возникновению мостиков холода и создает высокую теплоизоляцию (до 3,5 м2 0С/Вт) бетонной массы внутри стены, которая  аккумулирует тепло и отдает его обратно в помещение после отключения отопления. Обеспечивается снижение тепловых потерь и экономия потребления энергии. Обладая высокими теплосберегающими характеристиками, стена из блоков Durisol имеет небольшую толщину (макс. 375 мм), что  увеличивает полезную площадь внутри помещения.
  • Звукоизолирующий: структура материала стен обеспечивает высокую звукоизоляцию внутренних помещений здания (индекс изоляции воздушного шума составляет 50-60 децибел). Это свойство наряду со стойкостью материала к атмосферным воздействиям используется также для строительства шумозащитных конструкций вдоль автомагистралей и железных дорог.
  • Воздухопроницаемый: пористая структура и конструкция блоков обеспечивают естественную циркуляцию водяного пара через стены, устанавливается сбалансированное соотношение температуры и влажности воздуха, которые являются определяющими элементами внутреннего климата.

В помещениях, построенных из блоков Durisol, создается здоровый и комфортный микроклимат! DURISOL- безопасный и технологичный

  • Пожаробезопасный: блоки Durisol соответствуют требованиям пожарной безопасности, являясь слабогорючим (группа Г1), трудновоспламеняемым (группа В1) строительным материалом с малой дымообразующей способностью (группа Д1), нераспространяющий пламя (группа P1), малоопасный по токсичности (группа Т1).
  • Стойкий к образованию плесени и грибков: материал обладает высокощелочными характеристиками (уровень рН около 11-12), что, наряду со свойством материала не впитывать влагу, предотвращает рост плесени и развитие грибков.
  • Стойкий к атмосферным воздействиям: материал является морозостойким и выдерживает резкие перепады температур (более 300 циклов), практически не впитывает влагу, что позволяет хранить блоки под открытым небом и производить строительные работы зимой (при температурах до -5°С, бетон с добавками)
  • Функциональный:  спектр конфигураций блоков (рядные, угловые, торцевые, универсальные) для перегородок, наружных и внутренних стен с различной несущей способностью дает возможность создавать разнообразные архитектурные формы и планировки зданий.
  • Легкий в обработке: материал легко резать, гвоздить, сверлить и фрезеровать для прокладки в стенах каналов инженерных коммуникаций или придания необходимой архитектурной конфигурации. Пористая структура облегчает финишную отделку штукатурными составами.
Дом, построенный из блоков Durisol – прочный, удобный и долговечный!

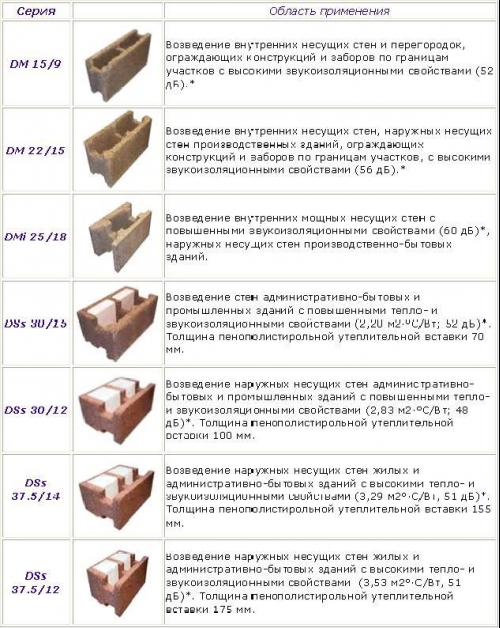

Блоки несъемной опалубки DURISOL




Сводная таблица технических характеристик по всем сериям блоков

СЕРИЯ:

DM
15/9

DM
22/15

DMi
25/18

DSs
30/15

DSs
30/12

DSs
37.5/14

DSs
37.5/12

Габаритные размеры (рядный блок)

Толщина, мм

150

220

250

300

300

375

375

Выcота/
Длина, мм

250/
500

250/
500

250/
500

250/
500

250/
500

250/
500

250/
500

Вес, кг

6

8

12

11

11

15

15

Приведенное сопротивление теплопередаче, (стены   без отделки) м.кв.С/Вт

0,57

0,91

1,09

2,2

2,83

3,29

3,53

Индекс изоляции воздушного шума Rw, дБ

52

56

60

52

48

51

50

КОНСТРУКЦИОННЫЕ ХАРАКТЕРИСТИКИ

Толщина теплоизоляционного вкладыша, мм







75

105

155

175

Размер бетонного ядра, мм

90

150

180

150

120

140

120

Опорная площадь бетона, см2/пог.м

694

1156

1432

1079

786

951

814

Удельный вес стены, кг/м.кв.

275

420

500

440

350

410

380

РАСХОД МАТЕРИАЛОВ

Число блоков, шт./м2 стены

8

8

8

8

8

8

8

Бетон, куб.м/м.кв. стены

0,075

0,125

0,144

0,120

0,090

0,105

0,090

Арматура, кг/м2

0,25

0,25

0,3

0,3

0.30

0,3

0.30

ТРУДОЗАТРАТЫ на 1 м.кв., н/час

0,59

0,67

0,7

0,75

0,7

0,75

0,7



Технология строительства с применением блоков DURISOL

Блоки Durisol представляют собой систему несъёмной опалубки и предназначены для возведения вертикальных строительных конструкций:

  • наружных несущих стен,
  • внутренних несущих стен и перегородок.

Технология подходит и для многоэтажных зданий.

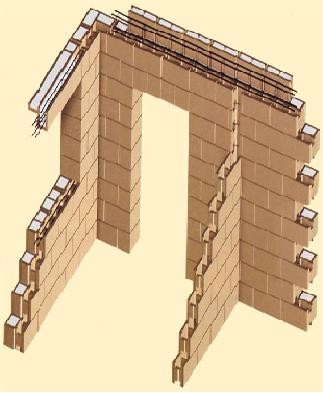

Номенклатура серийно изготавливаемых блоков представляет собой систему-конструктор, которая позволяет создавать любые конфигурации стен и в короткий период возводить строительные объекты любой сложности. Блоки DURISOL идеально подходят для проектов, где горизонтальные и вертикальные размеры являются кратными 250 мм. Блоки имеют стандартную длину 500 мм и высоту 250 мм. Толщина, в зависимости от назначения, составляет для различных серий 150, 220, 300 и 375 мм.

Для различных серий элементами системы являются:
— Стандартныые рядные блоки (N),
— Универсальные блоки (U),
— Ввенцовые блоки (Dr),
— дополнительные рядные блоки (EA).

Резка универсальных блоков (U) в обозначенных местах на стенках (формируются при производстве) позволяет получить половинчатые блоки прямо на стройплощадке. Резка производится любой пилой (ручной или механической).

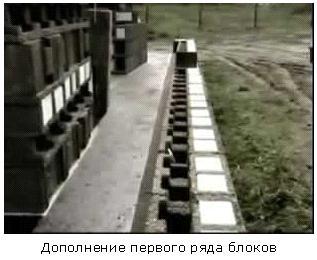

Дополнительные (доборные) рядные блоки (EA) укладываются в опорных точках (при формировании углов) и предназначены для сохранения правил перевязки  наружных стен.
Вес рядных блоков составляет от 9 до 14 кг. Для возведения 1 кв.м стены необходимо всего 8 блоков.


2. Общие правила при монтаже

Блоки на строительную площадку доставляются в пакетах в соответствии с типом.

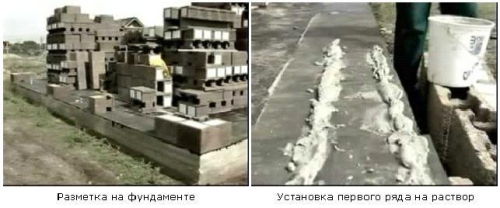

Перед монтажем, на фундаменте следует произвести разметку контура наружных стен, места расположения оконных и дверных проемов, внутренних стен и перегородок. Укладку блоков начинать от углов с учетом проемов. Для монолитной конструкции, возводимой из блоков DURISOL, необходимо обеспечить ровную горизонтальную поверхность, которая создается с помощью выравнивающего строительного раствора для первого ряда блоков по обрезу фундамента или на панели перекрытия.

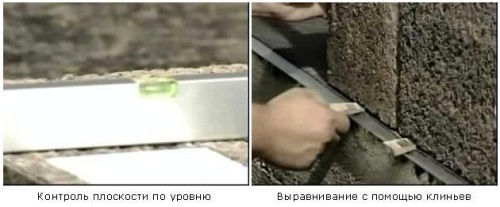

Горизонтальность поверхности контролировать по уровню. Незначительные корректировки стыков горизонтальной и вертикальной плоскости производятся с помощью деревянных клиньев.



Все остальные ряды блоков укладываются согласно правилам перевязки со смещением верхнего ряда на 1/2 блока относительно нижнего. Блоки устанавливаются вплотную друг к другу «на сухо», без применения связующих строительных растворов.

Детальная информация:
Разметка на фундаментной плите и сборка блоков в опорных точках и дополнение первого ряда.



3. Устройство углов


В угловых блоках перед заливкой бетоном в местах, где не прорезаны желоба, необходимо прорезать часть стенки, чтобы обеспечить стыковку блока с соседними при заливке бетонной смесью.

Устройство и соединение углов



4. Устройство проёмов


Торцевые поверхности оконных и дверных проемов в  стенах из блоков Dm 15/9, Dm 22/15, DSs 30 и DSs 37.5  выкладываются из универсальных блоков (U) и половинных блоков (U/2).  Перемычки над проемами шириной до 2,5 м выполняются с помощью горизонтально поставленных проёмных блоков (U/2) с вырезанными поперечными перегородками. Если ширина проемов больше 2,5 м, можно использовать цельные проемные блоки типа (U). Блоки при перемычках необходимо выложить на предварительно установленную временную опалубку, и укрепить арматурой для прочности конструкции. В ряде блоков под оконными проемами необходимо поместить два стержня арматуры диаметром 8 мм. Крепление должно захватывать минимум на 75 см следующую часть стены.
При проектировании перемычек проемов необходимо производить расчет статических нагрузок для каждого конкретного проекта.

Общие рекомендации по выбору перемычек, подбору арматуры и монтажу:



5. Устройство внутренних перегородок

Кладка перегородок ведётся в соответствии с общими правилами.
В местах примыкания блоков перегородки к блокам наружной стены необходимо сделать вырезы в боковых стенках блоков для обеспечения целостности бетонного ядра при заливке. Резка производится по всей высоте этажа. Для усиления стыка в каждом третьем ряду блоков рекомендуется укладывать арматуру.

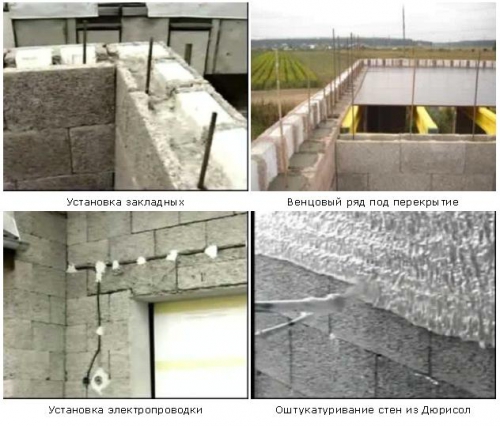

6. Устройство венца

Технология Durisol позволяет использовать любые типы перекрытий. Для усиления конструкции на венцовом ряде необходимо установить по периметру стен горизонтальный арматурный пояс из стальных стержней диаметром 10 мм, минимум 4-х шт. на один этаж.

7. Типовые узлы конструкции

С детальной информацией по конструированию типовых узлов с применением блоков несъемной палубки DURISOL можно ознакомиться по следующей ссылке.


8. Укладка бетонной смеси

Бетонная смесь для заливки внутренних полостей в кладке из блоков DURISOL выполняет функцию статически прочного каркаса стены, несущего нагрузку здания. Бетон должен соответствовать ГОСТ 25192-82*, ГОСТ 7473-94. В зависимости от нагрузки на здание используются разные виды бетона – класса В15, В20, В25, В30.
Класс бетона должен быть одинаковым для всего этажа. Заливку блоков бетонной смесью эффективнее всего производить после установки 3 – 4 рядов. Высота заливки не должна превышать 100 см (4 ряда блоков). Используемая бетонная смесь должна иметь такую консистенцию, чтобы она могла проникать во все полости, образованные в каркасе стены.


Заливка полостей бетоном может производится ручным ковшом (на небольших строительных объектах), либо краном с бадьёй для бетона или с помощью бетононасоса. Уплотнение бетона на малоэтажных объектах производится вручную или с помощью глубинного вибратора с вибрационной насадкой диаметром не более 4 см.


В случае приостановки бетонирования необходимо залить бетон лишь до половины последнего ряда, установить металлические стержни в бетонную смесь. Закладная арматура вставляется таким образом, чтобы она проникала примерно на 20 см в бетонную смесь. Шаг установки стержней не должен превышать 50 см, а суммарная площадь поперечного сечения должна составлять минимум 1/2000 от поперечного сечения поверхности бетонного ядра.


9. Оштукатуривание поверхности


Перед началом отделочных работ необходимо выждать 28 суток для того, чтобы бетонное ядро окрепло. В зависимости от проекта перед оштукатуриванием в стенах могут быть проложены каналы для прокладки электро и водоснабжения.
При соблюдении технологии кладки блоки DURISOL формируют хорошую рабочую основу под штукатурку. В общем случае отделка производится в три слоя: предварительный набрызг, основная штукатурка и финишный слой. Перед нанесением штукатурки стену необходимо очистить и высушить. Важно, чтобы после нанесения цементного раствора зазоры в стыках блоков были полностью заделаны. Перед нанесением последующих слоев штукатурки предварительный набрызг должен достаточно затвердеть. Рекомендуемая максимальная влажность кладки – 14%.



10. Оборудование, используемое при работе:

  • ручная или механическая пила
  • ватерпас, отвес, деревянные клинья
  • ковш-лопата с длинными насадками, тачки или двухколесные тележки для бетона
  • строительный подъемник для подачи блоков или бетона (при ручных работах)
  • бетононасос для заливки бетоном из контейнера (на более крупных строительных объектах)
  • металлическая загрузочная воронка для блоков – используется при заполнении бетоном из контейнера
  • глубинный вибратор с насадкой диаметром не более 4 см (на более крупных строительных объектах)

Примерная стоимость строительства коттеджа по технологии DURISOL

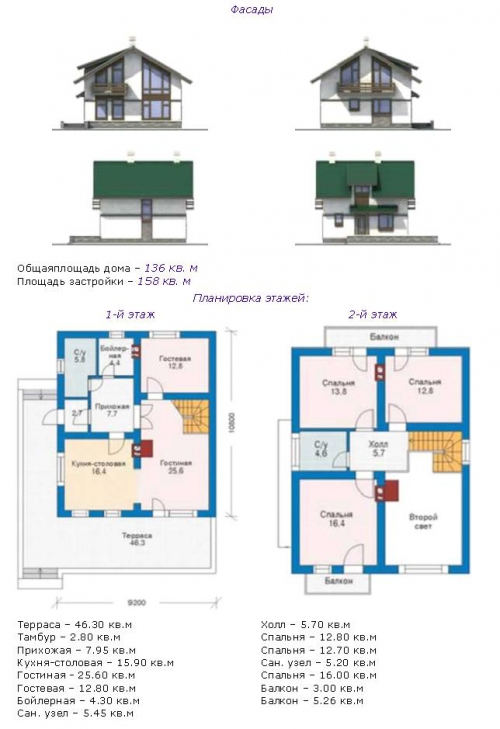

Экспликация дома

Строительные конструкции и изделия:

  • Фундамент – ленточный, на сваях.
  • Наружные стены - Блоки Дюрисол DSs 30/15 c пенополистирольным утеплительным вкладышем внутри, в количестве 1300 шт.
  • Внутренние несущие стены – блоки Дюрисол DSs 22/15, в количестве 920 шт.
  • Внутренние перегородки – блоки Дюрисол DM 15/9, в количестве 500 шт.
  • Перекрытия – деревянные балки.
  • Стропильно - мауэрлатная часть – изделия из дерева, обработанного ХМ
  • Кровельное покрытие – металлочерепица с полимерным покрытием «Пластизол» (Финляндия)
  • Окна – SCHUCO (Германия), 70-й профиль, с энергосберегающим напылением
  • Двери: 1 входная, 4 балконных,10 межкомнатных дверей
  • Отделка фасада: Наружная штукатурка, грунт и покраска в два слоя
  • Внутренняя отделка стен и перегородок – штукатурка (возможен гипсокартон)

Сметная стоимость строительства

Общая стоимость:

• Коробка –
1 904 000 руб. ( включая фундамент, наружные и внутренние стены, перекрытия, стропильную систему, кровлю, окна, двери, отделку фасада)
• Под чистовую (белую) отделку –
2 584 000 руб.

Стоимость строительства за 1 кв. м:

— Коробка дома (бюджетный вариант) -
14 000 руб./ кв.м
— Под чистовую отделку (бюджетный вариант) -
19 000 руб./ кв.м



С анализом российского рынка каркасно-панельных домов Вы можете познакомиться в работах Академии Конъюнктуры Промышленных Рынков «Рынок каркасно-панельных домов в России».
