СУПЕРФОСФАТЫ, один из видов фосфорных удобрений. В зависимости от содержания усвояемого растениями P различают простой, двойной и обогащенный С.; разновидности - фосфорно-кальциевое серосодержащее удобрение и суперфос.

Простой С. получают действием H₂SO₄ на прир. фосфаты (апатиты, фосфориты). Наиб. распространен камерный способ произ-ва: после кислотного разложения в спец. камере пульпа вызревает в хранилище 15-20 сут; вызревший продукт нейтрализуют (NH₃, известняк, мел, фосфоритная мука), гранулируют, сушат и классифицируют. Осн. фосфорсодержащий компонент - Са(H₂РО₄)₂·Н₂О; кроме того, присутствуют СаНРО₄, Н₃РО₄, неразложившиеся прир. фосфаты, а также до 50% CaSO₄, при наличии в сырье соед. Mg, Fe и Al-Mg(H₂P0₄)₂, MgHPO₄, Fe(Al)PO₄·2H₂O, при нейтрализации аммиаком-NH₄H₂PO₄ и NH₄MgPO₄. При содержании 28,0-39,4% Р₂О₅ в фосфатах С. содержит 15-20% Р₂О₅ в усвояемой форме (сумма кол-в водо- и цит-раторастворимого), 3,2-3,5% своб. Н₃РО₄ (2,3-2,5% Р₂О₅), 3-4% влаги, 1-2% N (в аммонизированном С).

Двойной С. производят действием Н₃РО₄ на прир. фосфаты. В России применяют гл. обр. поточный способ: разложение сырья с послед. гранулированием и высушиванием полученной пульпы в барабанном грануляторе-сушил-ке (БГС). Товарный двойной С. с пов-сти нейтрализуют мелом или NH₃ для получения стандартного продукта. Нек-рое кол-во двойного С. вырабатывают камерным способом. Фосфорсодержащие компоненты-в осн. те же, что и в простом С., но в большем кол-ве, а содержание CaSO₄ составляет 3-5%. При натр. выше 135-140 °С двойной С. начинает разлагаться и плавиться в кристаллизац. воде, после охлаждения становится пористым и хрупким. При 280-320 °С ортофосфаты переходят в мета-, пиро- и полифосфаты, к-рые находятся в усвояемой и частично водорастворимой формах. Он плавится при 980 °С, превращаясь после охлаждения в стекловидный продукт, в к-ром 60-70% метафосфатов цитраторастворимы. Двойной С, содержит 43-49% усвояемого Р₂О₅ (37-43% водорастворимого), 3,5-6,5% своб. Н₃РО₄ (2,5-4,6% Р₂О₅).

Обогащенный С. получают при разложении фосфатного сырья смесью H₂SO₄ и Н₃РО₄; по составу-продукт, промежуточный между простым и двойным С. и содержит 24-32% усвояемого Р₂О₅.

Фосфорно-кальциевое серосодержащее удобрение (ФКСУ) производят поточным способом (в аппарате БГС или в отдельных барабанных грануляторе и сушилке) действием H₂SO₄ на фосфаты с послед. нейтрализацией своб. к-ты в промежуточном продукте тонкоизмельченными фосфоритами или аммиаком. ФКСУ содержит 17-22% общего Р₂О₅, 15-19% усвояемого Р₂О₅ (70-78% от общего Р₂О₅ находится в водорастворимой форме), 4,2% своб. Н₃РО₄ (3% Р₂О₅), 3-4% влаги; в аммонизир. ФКСУ дополнительно присутствует 3-4% NH₃.

Суперфос (фосфорное удобрение медленного действия) получают разложением прир. фосфатов с помощью Н₃РО₄ (45-55% от стехиометрич. кол-ва, необходимого для образования двойного С.) по тем же технол. схемам, что и двойной С. или ФКСУ. Суперфос содержит 38-45% общего Р₂О₅ (24-32% Р₂О₅ в сырье), в т.ч. 60-70% фосфатов находят в водорастворимой, 30-40%-в цитраторастворимой и усвояемой формах.

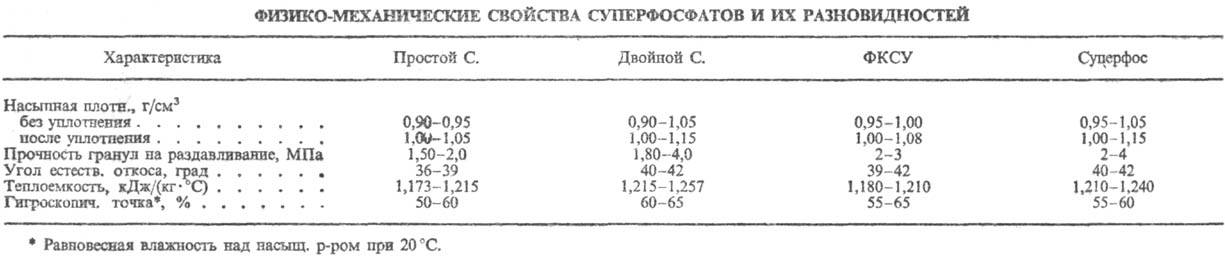

Все С. и их разновидности выпускают в гранулах (товарная фракция с размерами 1-4 мм составляет 85-90%, фракция с размерами менее 1 мм-3%, фракция с размерами более блмм отсутствует), не слеживаются, малогигроскопичны, пригодны для транспортирования и хранения незатаренными. Нек-рые св-ва указанных продуктов приведены в таблице.

С.-высокоэффективные универс. удобрения для любой почвенно-климатич. зоны (кроме суперфоса, более пригодного на дерново-подзолистых почвах) при всех способах внесения под любые с.-х. культуры. Эффективность простого С. повышается при использовании его в зонах, где положит. влияние на урожай оказывает S.

===
Исп. литература для статьи «СУПЕРФОСФАТЫ»: Чепелевецкий М.Л., Бруцкус Е.Б., Суперфосфат. Физико-химические основы производства, М., 1958; Кармышов В.Ф., Химическая переработка фосфоритов, М., 1983; Двойной суперфосфат, Л., 1987. См. также лит. при ст. Фосфорные удобрения. Т. И. Завертяева.

Страница «СУПЕРФОСФАТЫ» подготовлена по материалам химической энциклопедии.
