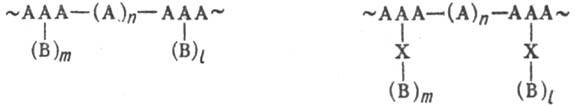

ПРИВИТЫЕ СОПОЛИМЕРЫ, разветвленные высокомол. соед., макромолекулы к-рых состоят из основной цепи и боковых ответвлений, различающихся по составу и(или) строению. Схематично П. с. можно изобразить так:

(А и В-мономерные звенья разл. типа, Х-промежут. группа, m, n и l показывают число мономерных звеньев в последовательностях). Основная и боковые цепи м.б. гомо- (показаны на схеме) и сополимерами.

Р-ции образования П. с. подразделяют на два осн. типа: взаимод. мономера с полимером и взаимод. разл. типов полимеров или олигомеров (не менее двух) между собой. В первом типе р-ций полимер служит инициатором, возбуждающим радикальную или ионную полимеризацию мономера, и обычно образует основную цепь (хребет) получаемого П. с., а полимеризующнйся мономер-боковые (привитые) цепи. В пром-сти наиб. распространена радикальная полимеризация мономеров в среде, содержащей полимер (метод широко используют для модификации ненасыщ. полимеров, напр. каучуков), а также из газовой фазы на полимерной подложке (газофазная прививка).

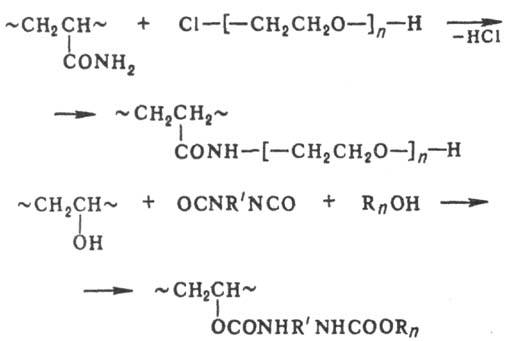

При получении П. с. р-циями межцепного взаимод. необходимо, чтобы в одном из полимеров функц. группы находились на конце цепи, во втором-в боковой группе. Присоединение боковых цепей происходит либо при непосредств. взаимодействии функц. групп, либо с помощью сшивающих низкомол. бифункцион. реагентов, напр.:

Из смесей двух полимеров П. с. получают также методами механохимии и радиац. полимеризации.

Большинством методов получают продукты (смеси), содержащие наряду с П. с. исходные или образовавшиеся линейные гомополимеры, а также разветвленные или сшитые гомо- и сополимеры. В пром-сти из таких смесей П. с. обычно не выделяют, а ограничиваются получением материалов с воспроизводимыми составом и св-вами.

Выделение и идентификация П. с. основаны на разл. р-ри-мости П. с. и составляющих его компонентов. Выделение П. с. осуществляют дробным или избират. осаждением из р-ра смеси либо растворением (экстракцией) из твердой фазы; обычно используют комбинации этих методов.

Осн. цель привитой сополимеризации - направленная модификация полимеров. Обычно П. с. раств. значительно хуже, чем составляющие его гомополимеры. При добавлении к р-ру П. с. осадителя для одного из его компонентов происходит "внутримолекулярное осаждение" плохо р-ри-мого компонента П. с. с образованием частиц микрогеля; р-римые цепи удерживают частицы в р-ре, образуя мол. мицеллы - частицы геля осажденного полимера, солюбили-зованного р-римой частью молекулы. Эту особенность П. с. используют для получения устойчивых эмульсий и суспензий.

Возможность селективного действия р-рителей на кон-формацию отдельных последовательностей П. с. позволяет реализовать глобулярную или фибриллярную структуру основной и боковых цепей и тем самым изменять св-ва продуктов. П. с., состоящие из последовательностей дифиль-ного характера, претерпевают микрорасслаивание не только в р-рах, но и в твердой фазе. Этот процесс может происходить уже при синтезе и выделении П. с. либо при послед. их переработке. Хим. связи между разл. частями П. с. препятствуют его макрорасслаиванию. Это св-во резко отличает П. с. от соответствующих термодинамически неустойчивых мех. смесей полимеров; поэтому П. с. применяют там, где необходимы совместимые полимерные системы.

Благодаря наличию микрообластей, обогащенных тем или иным компонентом, П. с. существенно отличаются по св-вам от статистич. сополимеров того же состава и характеризуются в большинстве случаев аддитивностью физ.-мех. св-в. Последняя отчетливо обнаруживается при термомех. испытаниях П. с., состоящих из несовместимых или мало совместимых компонентов. Для таких П. с. обнаружено существование двух т-р стеклования, а т-ра их течения определяется макс, т-рой течения одного из компонентов, что позволяет в ряде случаев расширить температурный интервал высокоэластичного состояния. Пластификация таких П. с. осуществляется строго селективно путем растворения пластификатора в соответствующих микрообластях.

Существование областей микрорасслаивания определяет наиб. ценные в практич. отношении мех. св-ва П. с. Связыванием воедино гибких и жестких сегментов в макромолекулах П. с. получают ударопрочные пластики прививкой бутадиена, изопрена и нек-рых а-олефинов на полистирол, полиакрилонитрил, ПВХ (см., напр., АБС-пластик, Полистирол ударопрочный). Привитую сополимеризацию широко используют для модификации поверхностных св-в (напр., жесткости, атмосфере-, термо- и хим. стойкости, адгезии, электрич. характеристик) полимерных и неполимерных материалов, для придания антитромбогенных св-в пов-сти искусств. сосудов и др. эндопротезов, для иммобилизации ферментов. С помощью прививки можно регулировать проницаемость полимерных покрытий и мембран.

===
Исп. литература для статьи «ПРИВИТЫЕ СОПОЛИМЕРЫ»: Цереза Р., Блок- и привитые сополимеры, пер. с англ,, М., 1964; Баттерд Г., Трегер Д.У., Свойства привитых и блоксополимеров, пер. с англ., Л., 1970; Мэнсон Д. А., Сперлинг Л. X., Полимерные смеси и композиты, пер. с англ., М., 1979; Ношей А., Мак-Грат Дж., Блоксополимеры, пер. с англ., М., 1980; Rempp P.,, Merrill E. W., Polymer synthesis, Basel-[а.о.], 1986.

М. Б. Лачинов.

Страница «ПРИВИТЫЕ СОПОЛИМЕРЫ» подготовлена по материалам химической энциклопедии.
