ПОЛИХИНОКСАЛИНЫ, полимеры, содержащие в основной цепи макромолекулы хиноксалиновые циклы. Практич. интерес представляют фенилированные П. (R = С₆Н₅).

П.-твердые в-ва от белого до темно-желтого цвета; т. стекл. 350-400 °С (R = Н) и 190-320 °С (R = С₆Н₅). Не разлагаются при нагр. на воздухе до 500-550 °С, в инертной атмосфере-до 560 °С; лестничные П. в инертной атмосфере начинают разрушаться при 680 °С. Фенилированные П. хорошо раств. в хлороформе, тетрахлорэтане, фенолах, N-метил-пирролидоне. Из р-ров П. в этих р-рителях формуют прочные эластичные пленки. Фенилированные П. отличаются также высокой хим. стойкостью (пленки не разрушаются при длит. кипячении в воде и 50%-ном р-ре КОН).

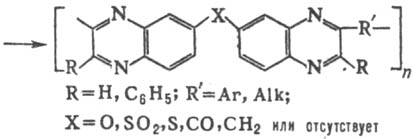

Получают П. полициклоконденсацией ароматич. тетра-аминов с бис-(a-дикарбонильными) соед. по схеме:

Р-цию проводят предпочтительно в р-ре, напр. в диоксане, м-крезоле, хлороформе, при т-рах от —10 до 200 °С или в расплаве при 180-280 °С.

Применяют П. как связующие для армир. пластиков, пленкообразователи для клеев, к-рые можно эксплуатировать при повыш. т-рах и в агрессивных средах.

===
Исп. литература для статьи «ПОЛИХИНОКСАЛИНЫ»: Кронгауз Е. С., "Успехи химии", 1977, т. 46, в. 1, с. 112-50; Бюллер К.-У., Тепло- и термостойкие полимеры, пер. с нем., М., 1984.

Я. С. Выгодский.

Страница «ПОЛИХИНОКСАЛИНЫ» подготовлена по материалам химической энциклопедии.
