ПОЛИБЕНЗОТИАЗОЛЫ, содержат в повторяющемся звене макромолекулы в качестве фрагмента бензотиазоль-ные циклы. Наиб. значение имеют ароматические П. (поли-гетероарилены) - аморфные или кристал-лич. в-ва от желтого до коричневого цвета; т. стекл. 250-500⁰C. Их т-ры плавления лежат выше т-ры начала разложения (500-600⁰C на воздухе и 700⁰C в инертной среде). Раств. только в конц. H₂SO₄ и полифосфорной к-те. П., полученные, с использованием али-фатич. дикарбоновых к-т, раств. также в HCOOH, CF₃COOH, .м-крезоле.

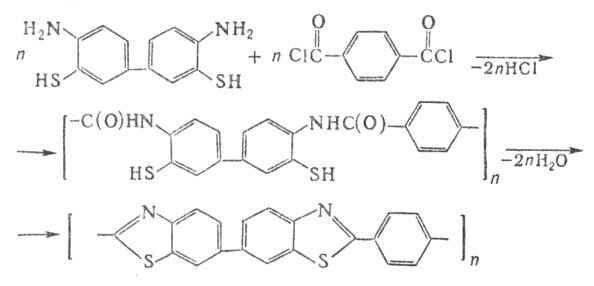

Осн. метод синтеза П.-полициклоконденсация бис-(о-аминотиофенолов) или их гидрохлоридов с дихлорангидри-дами дикарбоновых к-т в две стадии: сначала низкотемпературной поликонденсацией в р-ре (напр., в N,N-диметил-ацетамиде или N-метилпирролидоне) получают полимер-каптоамид (или полисульфид), к-рый затем подвергают полициклизации в виде пленки при 200—300⁰C:

Процесс с использованием дикарбоновых к-т проводят в полифосфорной к-те в инертной атмосфере при 200-250⁰C.

П. получают также полициклоконденсацией бис-(о-ами-нотиофенолов) с бис-глиоксалевыми к-тами или их эфирами в м-крезоле или диоксане при 100-150⁰C с послед. полициклизацией образующихся полибензотиазолинов при 250-400⁰C; р-цией толуидина с серой с образованием плавкого и р-римого полимера, подвергающегося полициклизации при переработке (95-155⁰C).

Применяют П. для получения монолитных и армир. пластиков; из наиб. жесткоцепных ароматических П. формуют высокомодульные и высокопрочные волокна (s_раст 40-45 МПа).

Впервые П. получены А. И. Киприановым в 1962.

===
Исп. литература для статьи «ПОЛИБЕНЗОТИАЗОЛЫ»: Коршак В. В., Термостойкие полимеры, M., 1969; Фрейзер А. Г., Высокотермостойкие полимеры, пер. с англ., M., 1971; Бюллер К.-У., Тепло- и термостойкие полимеры, пер. с нем., M., 1984. Я. С. Выгодский.

Страница «ПОЛИБЕНЗОТИАЗОЛЫ» подготовлена по материалам химической энциклопедии.
