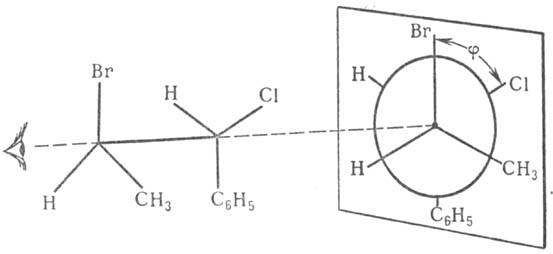

НЬЮМЕНА ФОРМУЛЫ (проекции
Ньюмена), один из способов изображения трехмерных структур молекул насыщ. соед.
на плоскости. Молекулу рассматривают вдоль выбранной (как правило, углерод-углеродной)
связи, проектируя ее на плоскость, перпендикулярную этой связи. Для наглядности
изображения между двумя углеродными атомами мысленно помещают непрозрачный круг.
При этом проекции трех связей ближнего к наблюдателю атома углерода изображают
линиями, расходящимися под углом 120° из центра круга. Проекции трех связей
дальнего атома углерода "выглядывают" из-за круга также под углом
120° друг к другу:
Для обозначения разл. конформаций
молекулы используют торсионный угол j-двугранный (диэдральный) угол между двумя
старшими заместителями при связи С—С, к-рый отсчитывают по часовой стрелке.
Конформация с углом ф, кратным 60°, имеют спец. обозначения (см. Номенклатура
стереохимическая).
Н.ф. Предложены М. Ньюменом
в 1955. А. Г. Кутателадзе.
===
