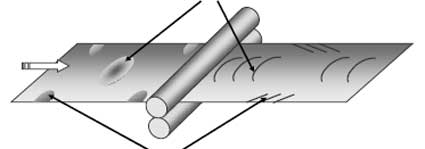

Три вида неустойчивости свойств рукава вызывают образование складок на вальцах. В этих случаях складки начинают формироваться еще на каркасе и складной раме. Форма и частота образования складок характеризуют тип имеющейся неустойчивости рукава. Вальцы преобразуют обвисшую пленку в складки Мешки в центре вызывают образование складок в
поперечном направлении в центре полотна.
Мешки по краям вызывают образование диагональных складок по краям

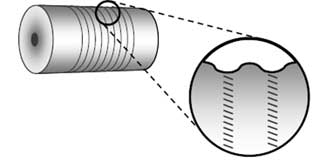

Обвисшая пленка обычно образуется из-за неустойчивости рукава, колебаний в сопротивлении натяжению в складной раме или же перепадов температуры в верхней части башни. Такие изменения натяжения вызывают формирование складок, которые прессуются впоследствии в полотно по мере того, как оно проходить через вальцы. Проследите, передвигается ли образующаяся модель со временем, или же она остается в том же положении. Перемещение часто свидетельствует о том, что имеются проблемы с регулировкой башни. Наиболее распространенным видом образования модели складок в машинном направлении является вид под названием «жестяная консервная банка». «Жестяная консервная банка»
  Полосы от натяжения пленки могут образовываться из-за:
1) Слишком сильного натяжения пленки 2)Полос различной толщины в машинном направлении 3)Слишком сильного сопротивления натяжению со стороны натяжных роликов
Решения проблемы образования складок в машинном направлении:
Материал | Улучшение смешивания внутри головки повышает модуль (плотность) пленки Увеличение толщины пленки | | Технология | Уменьшение натяжения пленки Уменьшение температуры пленки Уменьшениепотоков воздуха | | Оборудование | Уменьшение сопротивления натяжению в складной раме Обеспечение соответствия скорости вращения вальцов линейной скорости Уменьшение ширины бороздок ровнительных вальцов Регулировка положения ровнительных вальцов Уменьшение отклонения натяжных роликов Уменьшение сопротивления натяжению в натяжных роликах |

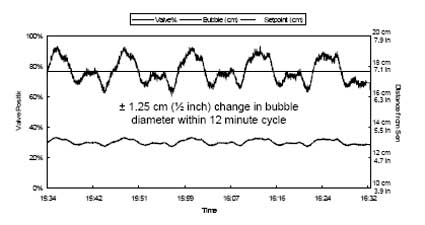

Пропускание газа рукавом может возникать в системах IBC из-за протечек в воздушных напорных камерах. Когда головка вибрирует, создается цикл изменения статического давления. В результате создается медленно образующаяся, а иногда сложная, модель изменения ширины плоского рукава, как показано на Рисунке №2.: Рисунок №1.Экспериментальные данные о протечках в воздушных напорных камерах IBC
Рисунок №2. Положение установки ультразвукового датчика
- неравномерное давление в вибрирующих воздушных напорных камерах головки
- изменения статического давления, либо циклическое, либо при изменении вращения
|
