Исследовалось влияние ввода шлака на прочность цементного камня. Шлак добавлялся при помоле клинкера в количестве 5,10,15,20,30,40%. Клинкер со шлаком размалывался до удельной поверхности 300 м2/кг, прочностные показатели определяли в малых образцах, кубах с длиной ребра 1,41 см. Результаты испытаний приведены в табл. 3 и на рис.1 Таблица 3
Прочность образцов в зависимости от количества введенного шлака | №п/п | % шлака | 3 суток | 7 суток | 28 суток | | R сж, кг/см2 | Rсж, кг/см2 | Rсж, кг/см2 | | 1 | 5 | 562,14 | 574,9 | 813,98 | | 2 | 10 | 402,94 | 682,92 | 775,92 | | 3 | 15 | 381,47 | 464,55 | 727,38 | | 4 | 20 | 322,96 | 470,55 | 683,37 | | 5 | 30 | 437,22 | 563,6 | 646,12 | | 6 | 40 | 361,55 | 485,1 | 525,62 | | 7 | 0 | 666,45 | 817,18 | 906,3 |
Прочность с увеличением доли шлака, введенного в клинкер, уменьшается. На рис.1 видно, что при введении даже 5% шлака прочность цементного камня значительно снижается. Можно рекомендовать вводить, при помоле цемента, до 10% шлака никелевого производства для клинкера Белгородского цементного завода. Так как использование шлака при помоле цемента показало себя недостаточно эффективно, было решено использовать шлак при активировании клинкера методом кратковременной термохимической активацией.

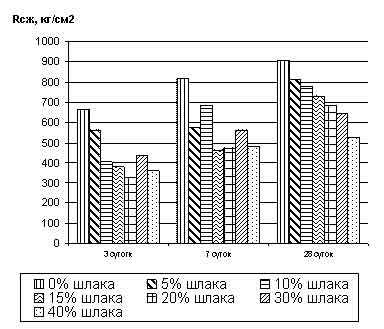

Рис.1. Прочность при сжатии цементного камня со шлаком, введенного при помоле |
